Греющий кабель для края кровли: выбор, расчет и схема укладки
Греющий кабель для края кровли применяют для локального прогрева карнизного свеса — участка, где талая вода пересекает холодную зону за пределами наружной стены и может повторно замерзать. Задача системы не состоит в полном удалении снега со ската. Правильно спроектированный обогрев формирует устойчивые проталины на краю кровли и снижает риск образования наледи и сосулек.
Основной принцип проектирования: кабель выбирают не изолированно, а одновременно со схемой раскладки, расчетной удельной мощностью, материалом покрытия и совместимым крепежом. Одинаковый кабель при разном шаге укладки создает разную мощность на квадратный метр, поэтому оценивать только значение Вт/м недостаточно.
УФ-защита
Оплётка
Подходящая мощность
Максимальная длина секции
Пусковой ток
Техпаспорт
1. Особенности саморегулирующегося греющего кабеля для кровли
Для открытой укладки на карнизном свесе применяют кабель, предназначенный производителем именно для систем антиобледенения кровли. Саморегулирующийся кабель без подтвержденной стойкости к наружной эксплуатации нельзя автоматически считать пригодным для кровли: учитывается влияние ультрафиолета, осадков, циклов замораживания и оттаивания, механические нагрузки от снега и контакт с крепежом.
Линейная мощность: 30 или 40 Вт/м
Значение линейной мощности выбирают вместе с шагом укладки:
30 Вт/м: базовый вариант для мягкой и металлической кровли. На мягких битумных и мембранных покрытиях важно учитывать допустимую температуру поверхности кабеля и ограничения производителя кровельного материала. Рабочая температура кабеля САМРЕГ не превышает 65°С, что сопоставимо с любыми типами кровельных покрытий.
40 Вт/м: применяют, когда требуемую удельную мощность невозможно получить кабелем 30 Вт/м из-за крупного профиля металлического листа или требуется повышенная мощность обогрева.
Для края кровли расчетный ориентир составляет 250–300 Вт/м². Общая мощность формируется количеством кабеля на 1 кв.м площади кровли. Так, например, для кабеля мощностью 30Вт/м потребуется 9-10м кабеля, для кабеля мощностью 40Вт/м 7-8м.

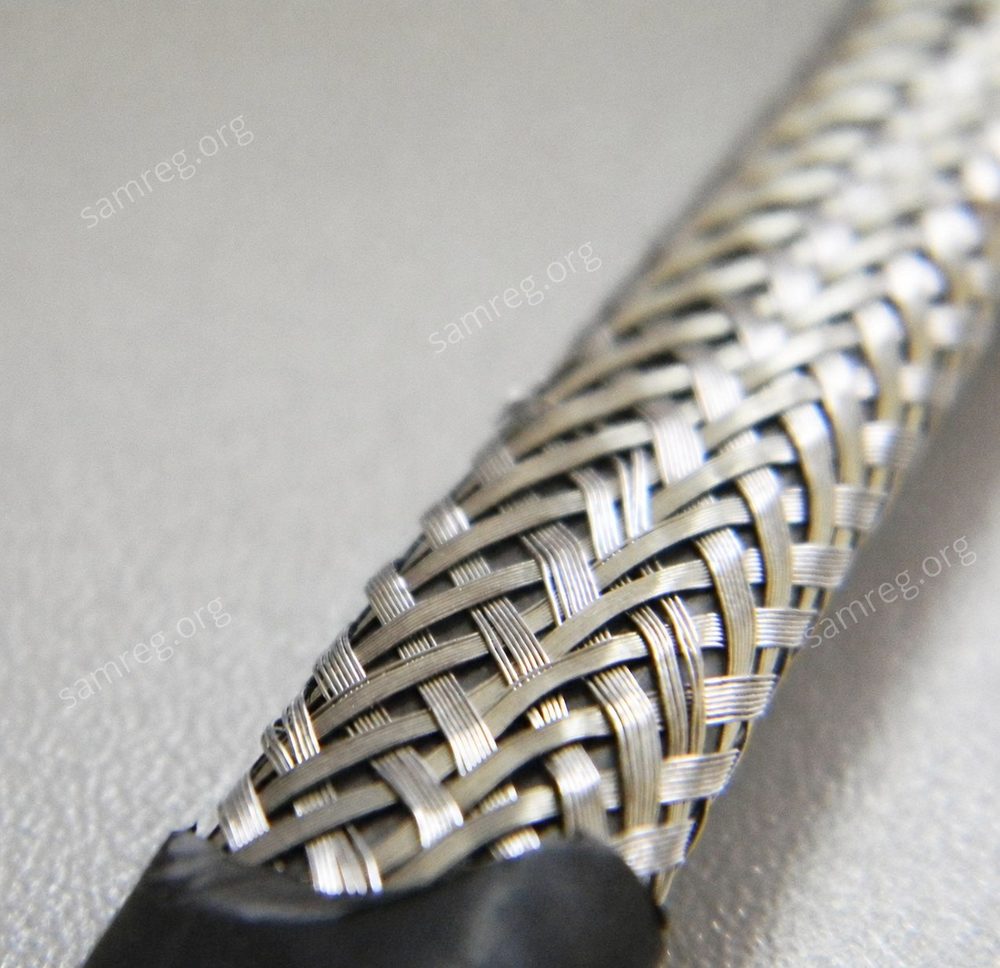

Почему обязательна защитная оплетка
Металлическая оплетка выполняет две функции:
- служит заземляющим проводником для греющего кабеля, присоединяется к системе защитного заземления;
- повышает механическую стойкость кабеля при открытой эксплуатации и фиксации на кровле.
Для кровельного применения следует выбирать экранированное исполнение и подключать заземляющий проводник в соответствии с проектом электроснабжения и инструкцией производителя.
Оболочка: УФ-стойкость и наружное исполнение
Наружная оболочка должна иметь подтвержденную стойкость к ультрафиолету. Кабель на краю кровли находится под прямым солнечным излучением и атмосферными осадками круглый год. Производители греющего кабеля для кровельных систем обогрева прямо предусматривают наружную полимерную оболочку с УФ-стабилизатором и металлическую оплетку. Устойчивость оболочки к УФ-излучению должна быть указана в технической документации, а не определяться по цвету или внешнему виду кабеля.
| Параметр | Что требуется для обогрева края кровли | Практическое значение | Что проверить в паспорте |
|---|---|---|---|
| Назначение | Кровельные системы снеготаяния/антиобледенения | Соответствие наружным условиям | Область применения |
| Линейная мощность | Обычно 30–40 Вт/м для рассматриваемых схем | Определяет шаг и общую мощность обогрева | Мощность при рабочей температуре |
| Оплетка | Металлическая, с возможностью заземления | Электробезопасность и механическая защита | Материал оплетки, схема подключения к заземлению |
| Наружная оболочка | УФ-стойкая, для открытой прокладки | Сохранение свойств при солнце и осадках | Материал, УФ-стойкость, температурные пределы |
| Минимальный радиус изгиба | По паспорту производителя | Исключает повреждение на вершинах «змейки» | Значение при монтаже и эксплуатации |
2. Тип кровли: металлическая скатная и мягкая плоская
Материал и конфигурация кровли влияют не столько на принцип нагрева, сколько на геометрию раскладки и способ фиксации. Крепеж должен удерживать кабель с соблюдением шага укладки, не повреждать оболочку кабеля и не нарушать герметичность покрытия.
Скатная металлическая кровля
На профнастиле и металлочерепице греющий кабель для края кровли укладывают петлями или «змейкой» вдоль рельефа покрытия. Шаг между нитками греющего кабеля согласуют с геометрией рёбер профнастила. Зона укладки – на высоту 30-60 см от края кровли. Стандартная высота обогрева – 50см. Если расстояние между подходящими точками прокладки превышает расчетный шаг, добавляют промежуточный виток либо выбирают кабель с большей линейной мощностью.
Особенности подбора комплектующих:
- крепеж выбирают под форму профиля и материал покрытия;
- для металлической кровли применяют специальные кровельные зажимы, монтажные ленты и крепежные элементы, рассчитанные на эксплуатацию в условиях окружающей среды;
- места механической фиксации герметизируют совместимым кровельным герметиком;
- на гладких и крутых металлических скатах отдельно оценивают снеговую нагрузку и необходимость снегозадержания, чтобы сход снежного пласта не повредил кабель.
Мягкая плоская кровля
На битумной или мембранной кровле приоритет — сохранение водонепроницаемости покрытия. Кабель не закрепляют случайными саморезами, гвоздями или скобами. Используют перфорированную монтажную ленту или системные держатели, которые фиксируют способом, согласованным с технологией конкретного покрытия: наплавлением поверх монтажной ленты полос из совместимого материала, приклеиванием мастикой либо специальными элементами производителя мембраны.
Для мягкой кровли особенно важны:
- ограничение линейной мощности и максимальной температуры кабеля согласно документации кровельного покрытия;
- полный контакт кабеля с основанием без острых перегибов;
- исключение проколов гидроизоляционного слоя;
- совместимость мастики, клея или наплавляемого материала с оболочкой кабеля и кровельной мембраной.
| Критерий | Скатная металлическая | Мягкая плоская |
|---|---|---|
| Раскладка | По рельефу профиля, с удержанием расчетного шага | Равномерная «змейка» на обогреваемой полосе |
| Типовой шаг | Обычно 50–100 мм; фактически увязывается с профилем | Обычно около 100 мм при расчетной мощности |
| Крепление | Зажимы/ленты с герметизацией точек крепежа | Без проколов: наплавление или совместимое клеевое крепление монтажной ленты |
| Основной риск | Сход снега, повреждение оболочки и негерметичные отверстия | Повреждение гидроизоляции и локальный перегрев покрытия |
3. Методика расчета длины и мощности
Расчет выполняют в следующей последовательности: определить длину обогреваемого края, ширину обогреваемой полосы, общую мощность системы обогрева, линейную мощность выбранного кабеля, количество кабеля и допустимый шаг раскладки. После этого уточняют полученную общую мощность и разбивают систему на электрические цепи с учетом ограничений длины секций.
Максимальная длина секции греющего кабеля:
| Ток автоматического выключения | Температура запуска (°C) | Максимальная длина контура (м) На основе соответствия прерывателю типа C по стандарту IEC 60898 |
|
|---|---|---|---|
| САМРЕГ-30-2CR | САМРЕГ-40-2CR | ||
| 16 | 10 | 48 | 36 |
| 0 | 46 | 35 | |
| −10 | 43 | 32 | |
| −20 | 39 | 29 | |
| −40 | 26 | 19 | |
| 20 | 10 | 61 | 45 |
| 0 | 58 | 44 | |
| −10 | 54 | 40 | |
| −20 | 48 | 36 | |
| −40 | 32 | 24 | |
| 25 | 10 | 76 | 57 |
| 0 | 73 | 55 | |
| −10 | 67 | 50 | |
| −20 | 61 | 45 | |
| −40 | 40 | 30 | |
| 32 | 10 | 97 | 73 |
| 0 | 93 | 70 | |
| −10 | 86 | 65 | |
| −20 | 78 | 58 | |
| −40 | 52 | 39 | |
| 40 | 10 | 97 | 73 |
| 0 | 93 | 70 | |
| −10 | 86 | 65 | |
| −20 | 78 | 58 | |
| −40 | 65 | 48 | |
Шаг 1. Исходные данные
- L — длина обогреваемого края кровли, м;
- H — высота/ширина обогреваемой полосы от края вверх по скату, м;
- S — расчетный шаг между соседними ветвями кабеля, м;
- qₗ — номинальная линейная мощность кабеля в расчетных условиях, Вт/м.
Высоту обогрева определяют по геометрии свеса и зоне возможного повторного замерзания. Для предварительной оценки в материалах СКО «Альфа-Проджект» часто используется 0,5 м; проектное значение может отличаться.
Шаг 2. Длина кабеля
Формула учитывает число проходов по высоте обогреваемой полосы и дополнительную длину на развороты «змейки». Для закупки к расчетной длине добавляют трассу до точки питания и технологический запас только в пределах, допустимых проектом. Нельзя произвольно удлинять готовую резистивную секцию; для саморегулирующегося кабеля длина каждой цепи ограничена паспортом и пусковым током.
Шаг 3. Установленная мощность
Площадь обогреваемой полосы: A = L × H
Удельная мощность на кровле Вт/м2: qₐ = P / A
Для рассматриваемых схем края кровли полученное значение сравнивают с проектным ориентиром 250–300 Вт/м². Если мощность ниже, уменьшают шаг или выбирают более мощный кабель; если выше — увеличивают шаг либо применяют кабель меньшей линейной мощности, не выходя за ограничения по температуре покрытия, указанного производителем в тех. документации.
Пример расчета
| Длина края L | 10 м |
| Высота обогрева H | 0,5 м |
| Шаг S | 0,10 м |
| Расчетная длина Lₖ | (0,5 / 0,10 + 1) × 10 = 60 м |
| Кабель | 30 Вт/м |
| Установленная мощность | 60 × 30 = 1800 Вт |
Площадь полосы: 10 × 0,5 = 5 м². Удельная мощность: 1800 / 5 = 360 Вт/м².
Инженерная корректировка примера: 360 Вт/м² выше указанного диапазона 250–300 Вт/м². Следовательно, для реального проекта требуется пересмотреть шаг, высоту полосы или линейную мощность. Пример демонстрирует методику, а не готовое решение для объекта.
Подбор комплектующих
Комплектующие определяют после раскладки кабеля и деления его на зоны обогрева. Для зоны края кровли обычно предусматривают:
- кровельные крепления или монтажную ленту, совместимые с типом покрытия;
- соединительный комплект «греющий кабель — силовой кабель» и концевую заделку, допущенные производителем;
- силовой кабель и распределительную коробку наружного исполнения;
- аппараты коммутации и защиты, включая защиту от токов утечки, в соответствии с электротехническим проектом;
- систему автоматического управления по температуре и наличию влаги/осадков для включения обогрева только при условиях образования наледи.
Количество крепежных элементов нельзя определять только по общей длине кабеля. Оно зависит от числа разворотов, шага фиксации, профиля листа и способа удержания ветвей. Крепеж должен исключать смещение, пересечение и сближение соседних линий кабеля.
4. Советы по выбору греющего кабеля для края кровли
1. Начинайте с кровли, а не с марки кабеля. Определите материал покрытия, рельеф, уклон, длину свеса и допустимый способ крепления.
2. Проверяйте назначение по паспорту. В документации должна быть прямо указана возможность использования кабеля для наружных систем снеготаяния или антиобледенения кровли.
3. Требуйте УФ-стойкую оболочку. Данная формулировка должна присутствовать в технических характеристиках или сертификате производителя.
4. Выбирайте исполнение с металлической оплеткой. Она необходима для организации защитного заземления и увеличения механической стойкости.
5. Сравнивайте не только мощность Вт/м. Проверяйте, какую удельную мощность Вт/м² даст выбранный кабель при фактическом шаге на конкретном профиле.
6. Для мягкой кровли ограничивайте тепловую нагрузку. Согласуйте мощность и максимальную температуру кабеля с требованиями покрытия; в рассматриваемых материалах используется кабель до 30 Вт/м.
7. Проверяйте минимальный радиус изгиба. Фактические петли «змейки» не должны быть меньше значения указанного в паспорте.
8. Учитывайте максимальную длину цепи и пусковой ток. Саморегулирующийся кабель при холодном пуске потребляет повышенный ток; автомат защиты и длина линии подбираются по таблицам производителя с учетом этого параметра
9. Не заменяйте специальный крепеж греющего кабеля универсальным. Пластиковые стяжки, случайные клипсы и несовместимые клеи могут разрушаться от УФ, температуры или повреждать оболочку.
10. Закладывайте автоматическое управление. Работа только по температуре окружающей среды может включать систему в сухую погоду; датчик влаги/осадков делает управление более точным и экономичным.
Краткий чек-лист:
- Определена только зона края кровли и ее геометрия.
- Тип покрытия и допустимый способ фиксации согласованы.
- Кабель имеет указание предназначения для обогрева кровли, УФ-стойкую оболочку и металлическую оплетку.
- Линейная мощность выбрана совместно с шагом укладки.
- Рассчитаны длина кабеля, установленная и удельная мощность Вт/м2.
- Проверены минимальный радиус изгиба, максимальная длина цепи и пусковой ток.
- Подобраны совместимые крепления, муфты, коробки, автоматика и аппараты защиты.
- Раскладка не допускает пересечений и контакта соседних ветвей.
- Выбранное решение согласуется с электротехническим проектом.
Вывод
Правильный выбор греющего кабеля для края кровли определяется четырьмя связанными параметрами: назначением кабеля, линейной мощностью, шагом раскладки и типом крепления. Для открытой кровельной установки необходимы УФ-стойкая оболочка и металлическая оплетка. На скатной металлической кровле укладка определяется рельефом профиля; на мягкой плоской кровле приоритетом становится сохранение гидроизоляции и ограничение по допустимой температуре нагрева кабеля. Расчет следует завершать проверкой удельной мощности, максимальной длины цепи и пусковых токов по техническому паспорту конкретного кабеля.
