Комплектующие для монтажа греющего кабеля
Комплектующие для монтажа греющего кабеля определяют не только удобство сборки системы, но и надежность фиксации, герметичность соединений и сохранность наружной оболочки кабеля. Даже правильно подобранный нагревательный кабель не обеспечит расчетный срок службы, если крепеж повреждает покрытие, соединительный узел не защищен от влаги или элементы системы не соответствуют условиям наружной эксплуатации.
Подбирать комплектующие для греющего кабеля следует как часть единого инженерного решения. Необходимо учитывать марку кабеля, тип поверхности, конфигурацию участка, воздействие осадков, ультрафиолета и отрицательных температур, а также требования производителя к подключению, герметизации и фиксации нагревательной секции.
Какие комплектующие применяются в системах электрообогрева
Крепежные элементы удерживают кабель в проектном положении и сохраняют заданный шаг укладки. К этой группе относятся оцинкованные зажимы, клипсы, перфорированные и алюминиевые монтажные ленты, полимерные держатели, несущие тросы и специальные пластины. Конкретный тип крепления выбирают по материалу основания и предполагаемой механической нагрузке.
Соединительные и концевые комплекты применяют для подключения нагревательной части к силовому кабелю, выполнения ответвлений и герметизации свободного конца. Такие комплекты должны быть совместимы с конструкцией и геометрическими размерами конкретного кабеля. Произвольная замена муфты или концевой заделки может привести к нарушению изоляции и попаданию влаги внутрь соединения. К соединительным комплектам также относятся распределительные и соединительные коробки, кабельные вводы, герметизирующие материалы, защитные трубки и маркировка.
Управляющая часть включает датчики, терморегуляторы, контроллеры, коммутационную аппаратуру и устройства электрической защиты от поражения электрическим током.
Крепеж для греющего кабеля
Крепеж должен фиксировать кабель без пережатия, прокалывания и чрезмерного изгиба. Контактная поверхность зажима не должна иметь острых кромок, способных повредить наружную оболочку при температурном расширении, вибрации или снеговой нагрузке.

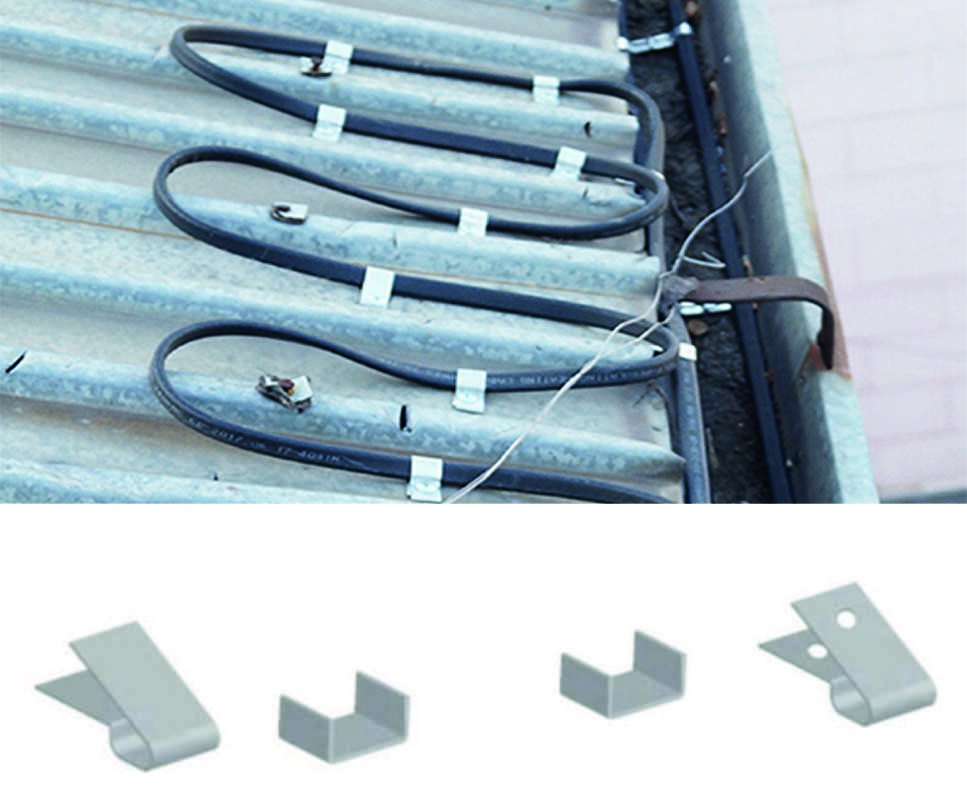

Для металлических поверхностей применяют оцинкованные зажимы, монтажные пластины и ленты, рассчитанные на эксплуатацию на открытом воздухе. Способ фиксации выбирают с учетом риска повреждения защитного покрытия и нарушения герметичности основания. Для мягкой или мембранной кровли требуются решения, исключающие нарушение целостности кровельного покрытия и физически и химически совместимые с его материалом.

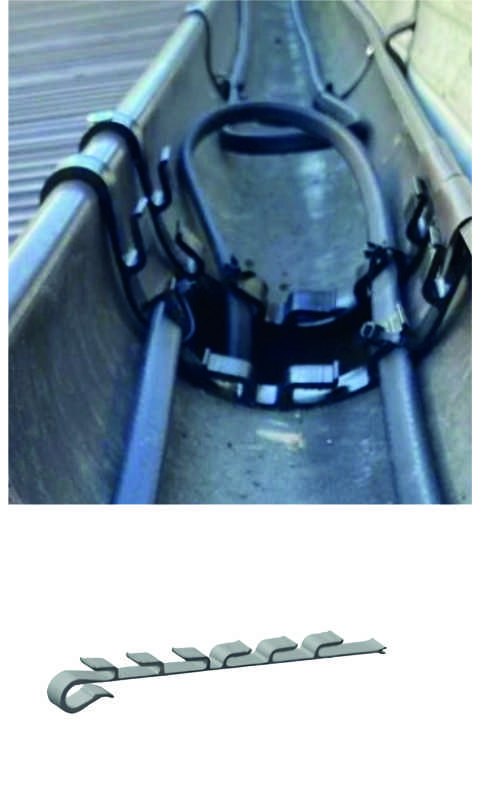

В вертикальных участках и протяженных спусках кабель не должен воспринимать собственный вес как основную механическую нагрузку. В таких случаях применяют несущие тросы, цепи или специализированные подвесы, а кабель фиксируют к ним совместимыми зажимами. Полимерные держатели и пластиковые клипсы допустимы только при подтвержденной стойкости к ультрафиолету, отрицательным температурам и условиям применения в конкретной зоне (например, стойкость в химически активных средах или воздействию высоких температур).
Соединительные и концевые комплекты

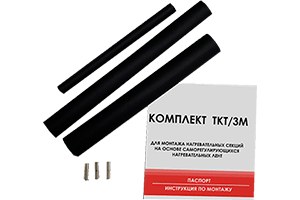

Соединительный комплект обеспечивает электрическое соединение нагревательного кабеля с питающей линией либо другим участком системы. Концевая заделка изолирует и герметизирует греющий кабель на его противоположном конце. Оба узла должны сохранять электрическую прочность, механическую стойкость и герметичность в течение всего срока эксплуатации.
При выборе комплекта проверяют совместимость с маркой и типоразмером кабеля, условия для наружного применения, допустимые температуры, состав комплекта и требования к инструменту. Для кабеля с оплеткой необходимо предусмотреть корректное подключение защитного проводника в соответствии с технической документацией производителя и проектной документацией.
Соединительные коробки и кабельные вводы
Соединительные коробки и кабельные вводы подбирают по допустимым температурам эксплуатации, степени защиты оболочки, количеству подводимых к коробке кабельных линий, наружному диаметру кабелей и условиям размещения на объекте. Использование случайных сальников, термоусадочных трубок или герметиков без подтвержденной совместимости их с коробкой не обеспечивает требуемую защиту и безопасность, особенно во взрывоопасных зонах.
Автоматика и коммутационная аппаратура
Автоматика подбирается исходя из требуемых задач по управлению и контролю параметров системы обогрева. В зависимости от сложности, количества контролируемых параметров выбирается конкретный тип контроллеров и датчиков. Пускозащитная аппаратура подбирается на основе полученных данных о мощности системы обогрева в целом, а также ее отдельных участков. Требования к безопасности на объекте определяют выбор определенного типа защиты и функциональности аппаратуры
Как выбрать комплектующие для греющего кабеля
Подбор начинают не с отдельного крепежа, а с исходных данных по системе. Сначала определяют марку греющего кабеля, область его применения на объекте, наличие специальных условий эксплуатации. Затем уточняют длины нагревательных секций, количество ниток кабелей, условия его прокладки в каждой зоне, наличие спусков, соединений и переходов.
После этого проверяют:
- совместимость крепежа с геометрическими размерами и наружной оболочкой кабеля;
- стойкость материалов к коррозии, влаге, ультрафиолету и перепадам температуры;
- допустимый способ фиксации на конкретной поверхности;
- соответствие соединительного и концевого комплекта выбранной марке кабеля;
- требуемые диапазон температур эксплуатации и степень защиты коробок и кабельных вводов;
- соответствие автоматики электрической нагрузке и условиям управления системой.
- наличие технического паспорта, инструкций и подтверждающих документов;
Шаг установки крепежа, минимальный радиус изгиба, максимальная длина секции и состав муфты определяются технической документацией конкретного производителя.
К распространенным ошибкам относятся выбор крепежа только по цене, применение одного типа зажима для разных поверхностей, замена штатных муфт самодельными решениями и использование пластиковых стяжек без подтвержденной стойкости к условиям эксплуатации на отрытом воздухе.
Отдельный риск — механическое повреждение оболочки острыми кромками, саморезами или чрезмерно затянутыми зажимами. Не менее критичны неподходящие кабельные вводы, отсутствие герметизации соединений и несоответствие автоматики и защитной аппаратуры пусковым и рабочим токам системы.
Комплектующие для греющего кабеля должны подбираться по проекту и техническим данным оборудования, а не только по внешнему сходству деталей.
- Определить материал и конструктивные особенности объекта
- Проверить соответствие условиям эксплуатации на объекте (температуры, химическая активность, УФ-излучение)
- Уточнить марку и типоразмер греющего кабеля.
- Выбрать крепеж для данной марки кабеля. При выборе учесть особенности монтажа и эксплуатации.
- Подобрать штатные соединительные и концевые комплекты для заделки кабеля.
- Проверить коробки и вводы по условиям размещения, а также температурным параметрам.
- Сверить соответствие автоматики и пускозащитной аппаратуры и электрических параметров системы.
- Использовать инструкции и паспорта конкретного производителя.
Заключение
Надежность системы электрообогрева зависит от согласованной работы кабеля, крепежа, соединительных узлов, коробок, автоматики и электрической защиты. Поэтому комплектующие для греющего кабеля следует выбирать одновременно с основным оборудованием, с учетом поверхности, условий среды и требований изготовителя.
Для точного подбора необходимо предоставить все данные об объекте, температурных режимах, условиях прокладки кабеля, а также данные о самом кабеле и способе его подключения. На основании этих данных можно определить состав крепежных элементов, соединительных комплектов и элементов управления без избыточных или некорректных решений.
